高速公路ETC门架系统一体化智能机柜解决方案--etc户外综合机柜

作者: 精致森蓝机柜黄海华 编辑: 网络机柜 来源: 精致森蓝机柜官网 发布日期:2019年09月07日 17时21分
信息摘要:
        高速公路ETC门架系统一体化智能机柜也叫ETC智能机柜(通称:etc户外综合机柜),其关键为龙门架行车道控制设备、工业交换机…

高速公路ETC门架系统一体化智能机柜也叫ETC智能机柜(通称:etc户外综合机柜),其关键为龙门架行车道控制设备、工业交换机、etc系统PC等机器设备出示集成化收容和为龙门架机器设备出示靠谱供备电,确保路侧重要生产线设备的靠谱运作。

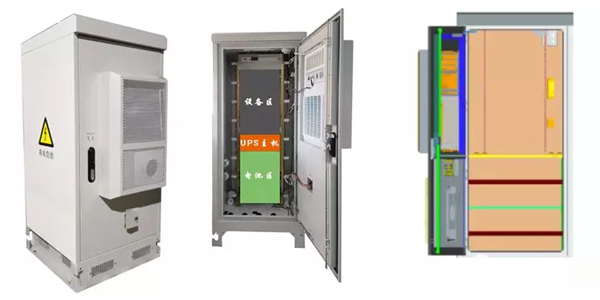

etc门架系统一体化机柜

ETC业务流程机器设备有:etc系统PC、行车道控制板、无线天线控制板、RSU(Road Side Unit)机器设备等。

为了给高速公路收费系统提供可靠的支撑,户外柜将配置UPS电源及电池设备、空调设备、配电设备、网络传输设备、环境监控设备。

精致森蓝机柜品牌为“ETC门架系统一体化智能机柜”提供配套的一体化监控系统。在解决方案级别采用先进、可靠的动态系统产品,实现以下四个目标

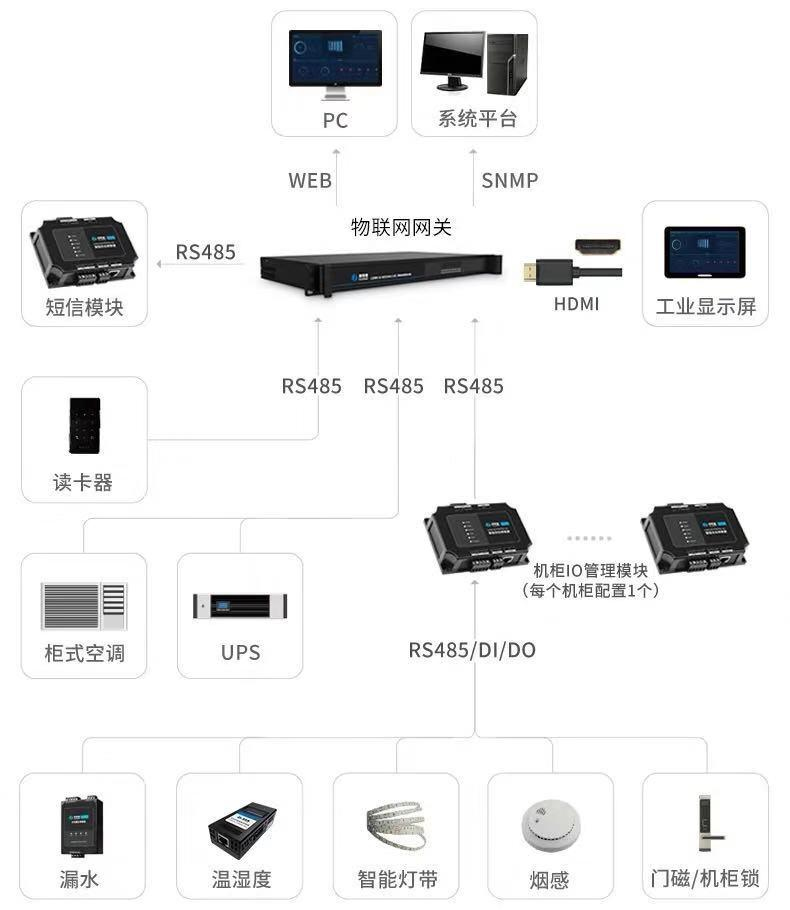

高速公路ETC门架一体化智能机柜系统介绍

1.提供稳定可靠的动力环境监控系统。

2.为运维管理提供有效的信息。

3.具有可扩展性,可与第三方平台对接。

4.为了节约运行维护管理费用,实现短期投资的长期效益,动态环境监测系统涉及的监测对象包括:

【ups】从ups的智能接口获取数据。监控内容包括:输入相电压、输出相电压、旁路相电压、输入相电流、输出相电流、旁路相电流、输出频率、系统负载、电池充电程度、电池备用时间、输入电压限值、输出电压限值、输出频率限值、过载、电池运行模式、旁路运行模式、系统报警、整流器报警、逆变器报警、关机、旁路电压超限等。

【电池包】通过 电池包 的智能接口获取数据。监测内容包括:电压、电流、剩余容量、温度等。

配电柜 通过配电柜的智能接口获取数据。监视内容包括电压、输入线电流、零线电流、电压高次谐波、输入线电流高次谐波、输入线泄漏电流、输入线有效电量、开关状态等。

【空调】通过空调的智能接口获取数据。监控内容包括:

1、空调机组启停控制和运行状态显示、过载报警监控、送回风温度监控、室内外温湿度监控、过滤器状态显示和报警、风机故障报警;

2、冷(热)水流量调节、加湿器控制、风门调节、鼓风机、风门、调节阀链控制、室内空气质量监视、(寒冷地区)防冻液控制、返回送风单元与消防系统联动控制。

3、针对精密空调,主要监测其开、关状态、送风温度/湿度、回风温度/湿度参数;远程控制其开、关机。

4、针对普通空调,主要监测其开、关机状态,控制其开、关机,温度设置;根据实际情况需要,可考虑其来电自启动功能。

【漏水】部署漏水探测器,主要是监测有水源区域的漏水情况。一旦漏水发生,及时准确地检测到并通过监控系统发出报警;同时可联动排水设备排水,如联动进出水管的电磁阀开、关。

【温湿度】监测机柜内环境温度、湿度值。

【烟感】 监测机柜内的烟雾告警。

【门磁】 监测所有机柜的门磁开关状态。

【视频】 主要拍摄机柜正门的实时画面,可设定与门禁开门/告警的联动抓拍。

高速公路ETC门架系统 一体化智能机柜设计原则

1) 先进性:采用国际、国内流行的先进技术,适应技术发展需求;

2) 成熟性:以实用为原则,采用成熟的经过工程检验的先进技术;

3) 适用性:注重系统功能的适用性,不片面强调系统功能的多样性,使构建的系统具有高的性价比;

4) 开放性:采用开放的技术标准,能支持任意网络设备和任意厂商产品;

5) 标准化:采用标准化的设计,优先选用标准化产品;

6) 可扩展性:本工程应考虑到未来发展,在设计布线系统时应充分考虑系统的扩充、升级能力;方案具有平滑的扩容和升级能力,以适应建设方业务发展和管理的需要。

7) 安全性及可靠性:采用严格的、安全的可靠性措施。保证系统正常运行、信息传递的安全及运行的可靠;

8) 易管理、易维护性:应充分考虑到管理维护的可视化、层次化,应真正做到系统所有资源状况一目了然。能充分保证将设备故障控制在尽可能小的范围内,不影响故障设备之外的设备和系统,保证各系统正常运行。

9) 所选的室外设备,除满足室外防水、防尘以及防雷要求外,必须考虑极端低温和高温的影响,保证设备在此极端温度时能够正常工作。

10) 开放的数据接口,监控系统未来考虑与其他监控系统的互联。

高速公路ETC控制机柜

高速公路ETC门架一体化智能机柜设计依据

整个系统的建设要遵循国际标准,满足但不限于以下技术标准及规范:

1. GB50174-2017《电子信息系统机房设计规范》

2. GB50462-2015《电子信息系统机房施工及验收规范》

3. GB50311-2007《综合布线系统工程设计规范》

4. GB50312-2007《综合布线系统工程验收规范》

5.GA/T75-94《安全防范工程程序与要求》

6. GA/T74-2000《安全防范系统通用图形符号》

7. (GB50116-2008)《火灾自动报警系统设计规范》

8. GB20815-2006《视频安防监控数字录像设备》

9. GB50395-2007《视频安防监控系统工程设计规范》

10. GB50396-2007《出入口控制系统工程设计规范》

11. GA/T644-2006《电子巡查系统技术要求》

2019年6月14日,中华人民共和国交通运输部道路科学研究院在北京会议中心召开“科学技术成果发布会”,中交国通公司发布了etc门架系统一体化智能柜产品。

etc门架系统一体化智能柜的研发需求深化了2019年两会工作报告中提出的收费公路制度改革,2年内基本取消了全国高速公路省界收费站,实现了不间断的快速收费,减少了交通拥堵,方便了大众。目前交通运输行业正在全力推进此项重大任务。

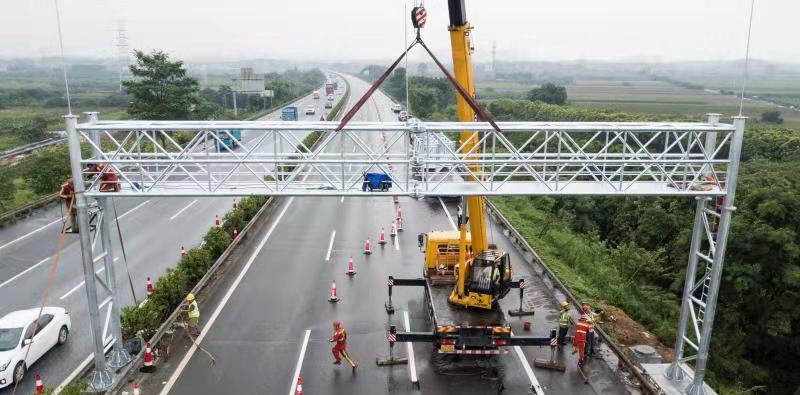

ETC门架系统一体化智能机柜

5月16日,实施了《深化收费公路体制改革、取消高速公路省际边界收费站实施方案》。5月下旬,交通部发布了《关于大力推进高速公路电子收费系统开发应用的通知》。目前,运输业正全力推进这项重要任务。升级改造正在有序进行,重点解决高速公路省际边界收费站问题,部署高速公路ETC门架 系统一体化智能机柜 系统。二是解决高速公路出入口收费站,实现不停车快速收费,减少拥堵。
