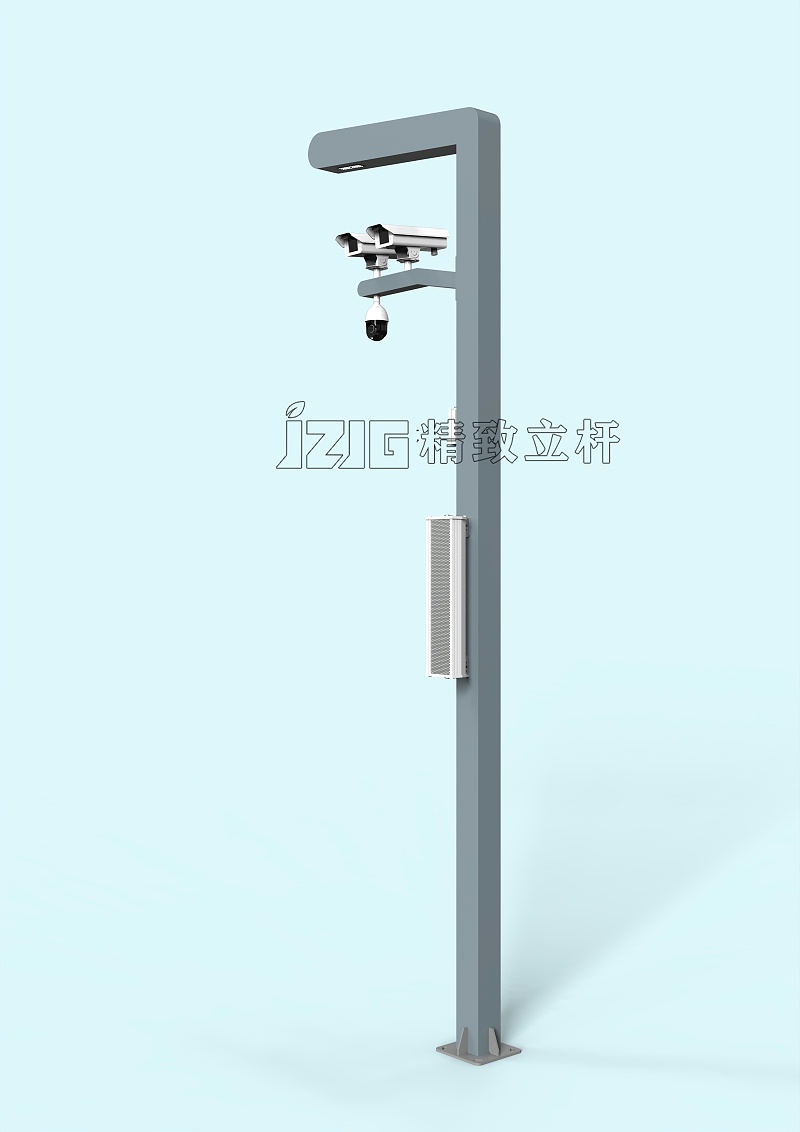

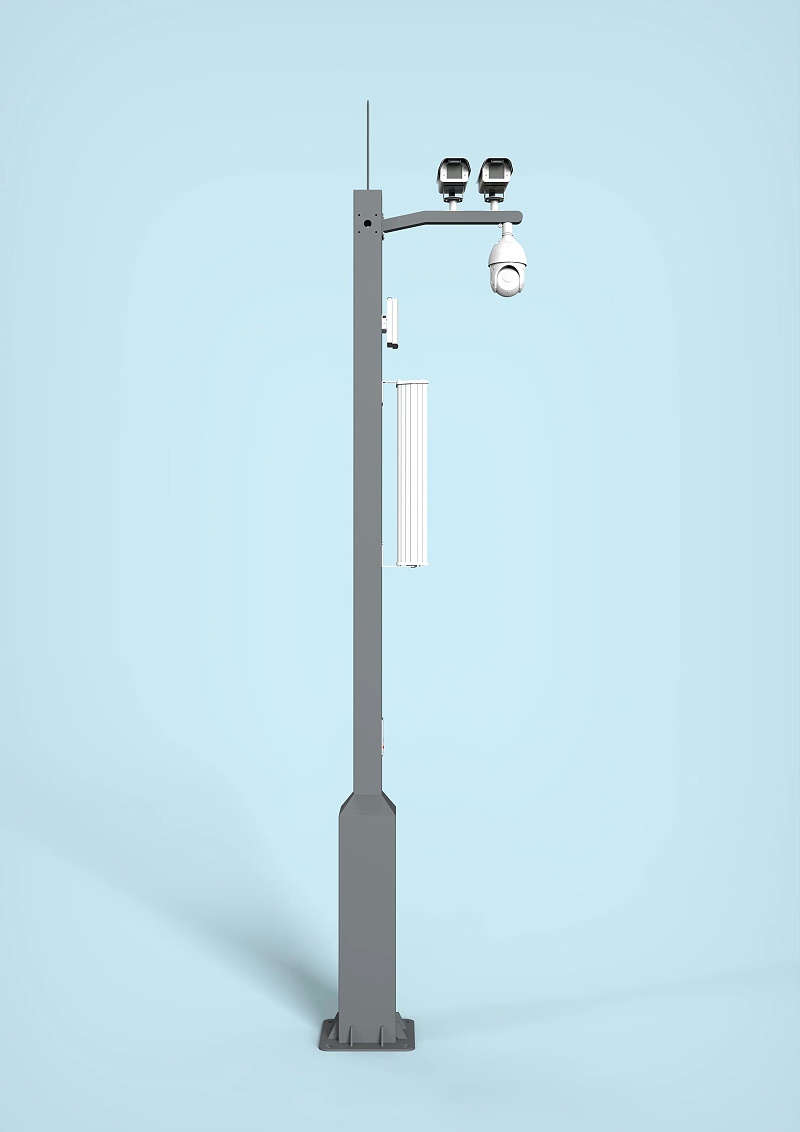

一,基础参数1、监控立杆上杆76mm+,下杆140mm+。(另可定制圆锥型、圆柱形、六角、八角杆)2、立杆高度1-10米可定制。3、镀锌钢管立杆厚度2mm起,不锈钢立杆1.2mm起,立杆强度可以保证(也可安客户要求定制)。4、材质:镀锌钢管材质,整体热镀锌材质,不锈钢材质可选。5、立杆颜色正常有白色、灰色、黑色等量大可定制。6、杆子底部设有检修口,140mm管子空间够大,可放置摄像器材电源及避雷器等设备,外形美观,防水实用。组成部分及主要配件:立杆主体、法兰地板、造型支臂、地笼,配件:地笼螺丝、垫片、不锈钢球或避雷针。7、没有特殊情况所有监控立杆预埋件混凝土为C25砼,所配钢筋符合国标及受风要求。其中水泥为425号普通硅酸盐水泥。混凝土的配比和最小水泥用量应符合GBJ204-83的规定;预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。根据预埋件安装图正确放置监控立杆预埋件,保证支臂杆的伸出。8、监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。预埋件法兰盘低出周围地面20~30mm,再用C25细石砼把加强肋盖住,以防止积水。
二,预埋件参数
1、基础的钢筋笼应临时固定,同时确保钢筋宠的基础顶板平面水平,即用水平尺在基础顶板垂直两个方向测量,观察其气泡必须居中;监控立杆预埋件基础混凝土浇捣必须密实,禁止混凝土有空鼓;2、施工时要在预埋管口预先用塑料纸或其它材料封口,以防止混凝土浇捣时混凝土漏入预埋管中,造成预埋管堵塞;基础浇捣后,基础面必须要高于地平面5MM~10MM;混凝土必须要养护一段时间,以确保混凝土能达到一定的安装强度。3、每一根金属立杆都必须接地,其接地电阻小于4欧;各立杆基础具体数据视现场施工需要为准。
三,路口窨井参数1、道路监控立杆一般只要求使用小规格窨井,为了设备安装方便窨井宜设置在监控杆附近;当地下水位不高时,窨井井底只铺砾石(沙子)垫层,以便雨天在窨井中积水渗入地下,但井壁下则须有混凝土基础垫层,井壁粉水泥沙浆;当地下水位很高时,窨井井底加一层10CM的混凝土垫层,井壁和井底要粉刷防水沙浆;2、净尺寸500×500×600(长×宽×高),采用Mu10砖M5水泥沙浆240厚砌筑,盖板用Φ8@150双向配置C20砼预制板厚为60厚,标高同人行道面或绿化带,板面须光滑,设提孔,按国标制作盖板。各窨井土建具体数据视现场施工需要为准。
