室外监控立杆需要如何规划操作

作者: 精致机柜 编辑: 精致机柜 来源: 精致立杆厂家 发布日期:2021年06月08日 15时29分
信息摘要:
监控立杆在安防监控工程中常用的设备材料,那么如何选择合适的监控立杆,安装位置怎么确定?在安装监控立杆的时候,具体会涉及到哪些流程,又该怎样操…



1、 按照惯例,城市道路的监控立杆一般都是6米高,横臂1 米;小区控立杆通常是3-4 米,横臂为 0.8米。

 监控立杆基础

1正常来说所有监控立杆预埋件混凝土为 C25砼,所配钢筋符合国标及受风要求,特殊情况则需要更严苛的标准。其中水泥为 425 号普通硅酸盐水泥。混凝土的配比和最小水泥用量应符合 GBJ204-83的规定;预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。根据预埋件安装图正确放置监控立杆预埋件,保证支臂杆的伸出。

 2、监控立杆基础的混凝土浇注面平整度小于5mm/m 尽量保持立杆预埋件水平。预埋件法兰盘低出周围地面20~30 mm ,再用 C25 细石砼把加强肋盖住,以防止积水。

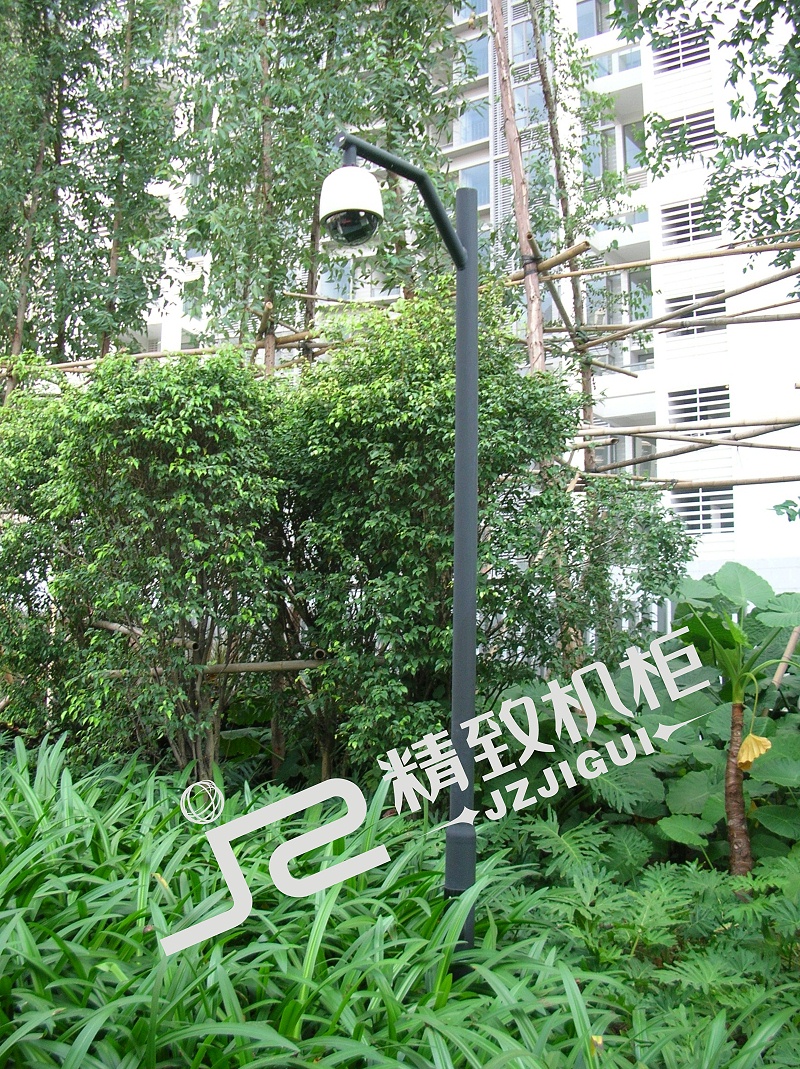

镀锌钢管立杆-灰色

 避雷

1、监控杆必须有避雷针及良好接地最好加引线导入地下(建议导电不走杆体),其接地电阻小于4 欧;方向与行车道垂直(或按工程师要求)地脚螺栓作为主筋;

 安装

1、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距 100 mm以上时,必须设置手孔井。

 2、手孔井的内围尺寸要求为500 (长)×500(宽)×600 (深)MM,用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。

 3控制箱由设备厂家根据所需容量配备,外壳采用优质冷轧钢板壁厚不小于 1.2mm外表喷室外塑粉并做好防水防盗及散热。

 4、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的 1/2 ,且不应大于0.5mm

 5、设计依据:设计风载:23m/s2 ,疲劳寿命:30年,按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。



深圳精致网络设备有限公司旗下品牌精致立杆生产厂家拥有16  年的生产钣金立杆产品定制经验,受到全国各行各业的支持与厚爱,在全国各大城市具有较高的影响力。企业的发展离不开社会各界同仁朋友们的关心与支持,在未来发展中精致将实现由制度化管理到自觉管理的模式转变,产品进入行业领先水平,形成特有的竞争力。
