高速公路ETC智能一体化机柜清单_ETC智能机柜方案

作者: 精致机柜黄海华 编辑: ETC智能机柜厂家 来源: 精致机柜官网 发布日期:2019年09月27日 16时09分
信息摘要:
一、高速公路ETC智能一体化机柜方案背景2019年3月5日,国务院总理在十三届全国人大二次会议上,代表国务院向大会报告政府工作报告,报告中提…

一、高速公路ETC智能一体化机柜方案背景

2019年3月5日,国务院总理在十三届全国人大二次会议上,代表国务院向大会报告政府工作报告,报告中提出:要深化收费公路制度改革,两年内基本取消全国高速公路省界收费站,实现不停车快捷收费,减少拥堵,便利群众。

5月16日《深化收费公路制度改革取消高速公路省界收费站实施方案》,5月下旬,交通部又印发了《关于大力推动高速公路ETC发展应用工作的通知》,目前交通运输行业正在全力推进此项重大任务;正在有序地进行升级改造,优先解决高速公路省界收费站,部署ETC智能门架系统;其次解决高速公路出入口收费站,实现不停车快捷收费,减少拥堵。ETC机柜定制热线:13751005591  QQ:51684223

etc高速公路智能户外机柜

二、高速公路ETC门架系统一体化柜简介

ETC门架系统,需要吊装在露天的高速公路上,高速公路ETC智能一体化机也安装在门架旁,一体化柜需适应各种复杂气候环境:暴晒、防尘防水、防潮湿、防霉变、防盐雾、防锈,要抗风、抗震。

ETC门架系统一体化柜也叫ETC户外一体化柜(简称:ETC一体化柜),其主要为门架车道控制机、工业交换机、收费系统PC等设备提供一体化收容和为门架设备提供可靠供备电,保障路侧关键生产设备的可靠运行。根据业务需求选择合适空间的户外机柜,常见的如下图:

高速ETC户外机柜

为了给高速公路收费系统提供可靠的支撑,户外柜将配置UPS电源及电池设备、空调设备、配电设备、网络传输设备、环境监控设备。如下图所示:

高速公路ETC控制机柜

ETC业务设备有:收费系统PC、车道控制器、天线控制器、RSU(Road Side Unit)设备等。

三、监控对象 ETC机柜定制热线:13751005591  QQ:51684223

高速公路ETC智能一体化机柜监控对象如下:

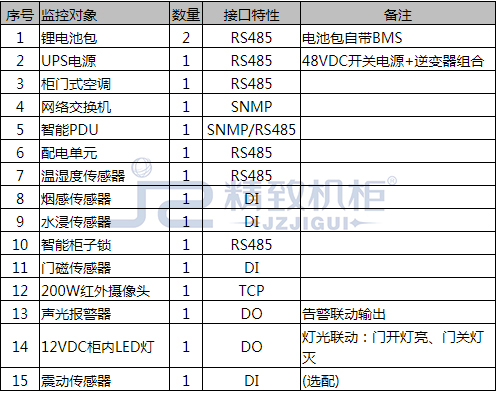

高速公路ETC机柜清单

四、解决方案

1、高速公路ETC智能一体化机柜综合监控主机选型

基于以上的监控对象及ETC一体化柜分布于公路沿线,工况环境较复杂、设备种类多、布设距离远等特性,ETC一体化柜的综合监控主机推荐采用:嵌入式一体化数据采集器;其具备以下特点:

①采用ARM Cortex A9 32位处理器,具备低功耗及良好的稳定性。

②采用工业级设计,平均无故障时间>120万小时,可胜任-40~85℃宽温工作环境。

③无需主动散热,无风扇设计,杜绝传统风扇积灰、卡死故障。

④多场景灵活配置,支持带屏/不带屏使用。

⑤采集嵌入式linux操作系统,杜绝X86 windows操作系统蓝屏、卡顿现象。

⑥采用eMMC内嵌式存储器,无机械硬盘设计,减少存储器故障。

⑦采用底端协议解释,监控数据及告警底端存储,支持web浏览器显示监控组态界面。

⑧支持北向接口(如SNMP),可向第三方平台提供数据接口。

⑨支持个性化界面配置、协议对接及二次开发。

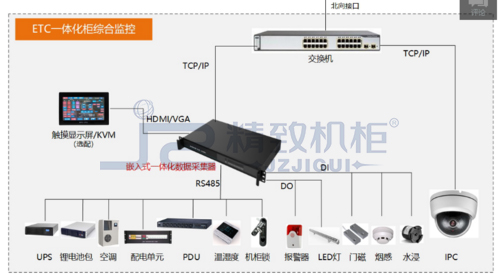

2、高速公路ETC智能一体化机柜监控拓扑图

etc高速公路智能户外机柜系统

3、本地高速公路ETC智能一体化机监控内容  ETC机柜定制热线:13751005591  QQ:51684223

①首页

监控界面显示内容:

1. UPS负载率

2. UPS电压和电流

3. 空调运行数量

4. 空调送风及回风温度

5. 环境温度,环境湿度

6. IT负荷,市电负荷,制冷负荷

7. 安全运行天数,设备通讯异常数量

8. 实时PUE,实时总功率,实时IT功率,PUE曲线

9. 总电能,IT电能,其他电能及柱形图

②配电监控

监控界面显示内容:

1. 市电输入电压、电流、频率,电能,功率负载率,电流负载率

2. 配电图

3. 各个IT支路的电压,电流,功率

③UPS监控

监控界面显示内容:

1. UPS输入输出参数(可修改,包括但不限于电压,电流,功率,频率,负载率等)

2. UPS重要状态信息(可修改)

3. UPS拓扑图

4. 电池组总电压,总电流

5. 电池组每节电池电压,内阻,温度柱形图及数据表格

④空调

ETC智能机柜监控界面显示内容:

1. 回风温度

2. 送风温度

3. 回风湿度

4. 空调状态信息(包括但不限于机组运行方式,风机运行状态等)

5. 空调开关机

6. 空调详细参数(包括但不限于风机转速,压缩机转速等)

7. 空调设置参数(包括但不限于回风温度设定,送风温度设定,回风高温告警等

⑤环境

ETC智能机柜监控界面显示内容:

1. 温湿度

2. 漏水,应急风扇,烟感等设备状态。

⑥告警

监控界面显示内容:

1. 全部告警

2. 告警类别分类

3. 已确认告警

4. 门禁事件

⑦历史

监控界面显示内容:

1. 各个设备的历史告警

2. 历史数据曲线图

3. 摄像头抓拍图片

⑧设置

监控界面显示内容:

1. 查看系统版本,授权信息

2. 设备在线状态

3. 设备具体设备点值

4. 短/信告警及邮/箱告警设置

5. 门禁设置

6. 采集器IP设置

4、组网方案

本项目将与各运营商合作,由运营商提供各个一体化柜接入网络,实现与总监控中心的互联互通。

现场的接入网纤将有以下形式:光纤专线、4G、宽带等。ETC机柜定制热线:13751005591  QQ:51684223

高速公路ETC控制机柜整套系统
