【监控立杆设计】_监控杆前端专用设备防雷设计与接地保护

作者: 精致机柜黄海华 编辑: 监控杆定制 来源: 精致机柜官网 发布日期:2019年09月23日 17时53分
信息摘要:
监控杆针对监控设备而言遭受立即遭雷击毁坏的概率不大。随着现代电子技术的不断发展,大量精密电子设备的使用和网络化,造成大量电子设备损坏的主要原…

【监控立杆设计】_监控杆前端专用设备防雷设计与接地保护

监控针对监控设备而言遭受立即遭雷击毁坏的概率不大。随着现代电子技术的不断发展,大量精密电子设备的使用和网络化,造成大量电子设备损坏的主要原因是感应雷电过电压、操作过电压和雷电波侵入过电压。

监控立杆报价

监控每年,各种通信控制系统或网络经常被闪电损坏。其中,安全监控系统经常被雷击损坏,自动监控失效。前端摄像机设计均为室外安装方式,对于雷雨多发地区必须设计安装防雷电系统。

众所周知,雷电具有极大的破坏性,其电压高达数百万伏,瞬间电流可高达数十万安培。雷击所造成的破坏性后果体现于下列三种层次:

①专用设备损坏,人员伤亡;

②专用设备或元器件寿命降低;

③传输或储存的信号、数据(模拟或数字)受到干扰或丢失,甚至使电子设备产生误动作而暂时瘫痪或整个系统停顿。

监控杆对于监控点来说遭到直接雷击破坏的可能性很小。随着现代电子技术的不断发展,大量精密电子设备的使用和联网,破坏大量电子设备的罪魁祸首主要是感应雷击过电压、操作过电压以及雷电波入侵过电压,每年各种通讯控制系统或网络因雷击而受破坏的事例屡见不鲜,其中安防监控系统因受到雷击引起专用设备损坏,自动化监控失灵的事件也常有发生。前端摄像机设计均为室外安装方式,对于雷雨多发地区必须设计安装防雷电系统。

监控杆前端摄像机主要分为两类

1、监控杆前端专用设备直击雷的防护

◆ 每个摄像机均安装在比较高的立杆之上,所以专用设备的直击雷防护必不可少。

具体措施:在每根立杆顶端加装避雷针一根,根据滚球法计算,避雷针的有效保护范围在三十度夹角类,所以避雷针的高度,必须按照专用设备的安装位置计算。

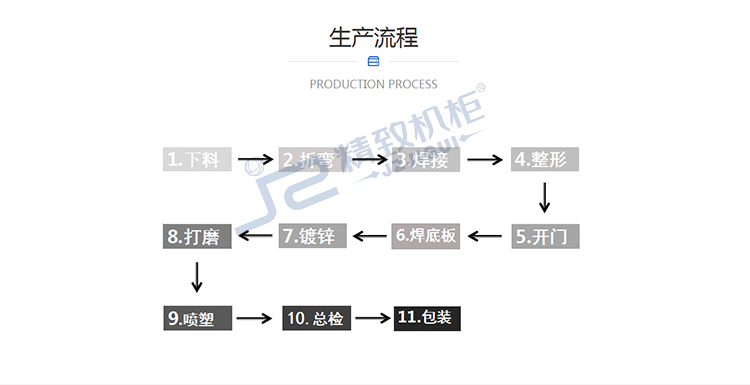

精致监控立杆工艺

2、监控前端专用设备的接地保护

监控杆防雷器的接地保护非常重要,如果接地保护没有做好,防雷器起不了自己的作用,所以一个良好的接地保护是相当重要的.要求接地保护地阻应做到小于4欧姆以下.根据描述现场情况。具体措施: 摄像机均安装在立杆上,如现场?寥狼榭鼋虾?(石沙等不导电物质较少)的情况下,可以利用立杆直接接地保护,把摄像机与防雷器的地线直接焊接在立杆上即可.

相反,如当场土壤层状况状况极端(石沙等不导电性化学物质较多).刚想使用导电性专业设备.运用镀锌扁钢与角铁等.

监控具体措施:用40*3扁钢沿立杆向下拉,将防雷装置和摄像机接地线正确焊接到扁钢上,用角钢打入地下2-3米,将扁钢焊接好。根据国家标准,接地电阻测试应小于4欧姆。
